Kako izračunati kapacitet potreban za određenu primjenu DC - Link DPB kondenzatora 600 V?

Bok tamo! Kao dobavljača DC-Link DPB kondenzatora 600 V, često me pitaju kako izračunati kapacitet potreban za određenu aplikaciju od 600 V. To je ključno pitanje, a ispravno postavljanje može značajno utjecati na performanse vašeg električnog sustava. Dakle, zaronimo u to i razložimo to.

Prvo, shvatimo što je DC-Link DPB kondenzator 600V. OvajDC-Link DPB kondenzator 600Vdizajniran je za rad s istosmjernim (DC) naponom do 600 volti. Igra vitalnu ulogu u izglađivanju fluktuacija napona u istosmjernom napajanju, osiguravajući stabilan i pouzdan izvor napajanja za vašu opremu.

Sada, kada je u pitanju izračun kapacitivnosti, postoji nekoliko ključnih čimbenika koje trebate uzeti u obzir. Prva je valovita struja. Valovita struja je izmjenična komponenta koja se kreće povrh istosmjernog napona. To je uzrokovano djelovanjem sklopke energetskih elektroničkih uređaja poput pretvarača i pretvarača. Ako je valovitost struje previsoka, može uzrokovati pregrijavanje i prijevremeni kvar kondenzatora.

Za izračun kapacitivnosti na temelju valovitosti struje, možete koristiti sljedeću formulu:

[C=\frac{I_{rms}}{2\pi f\Delta V}]

Gdje:

• (C) je kapacitet u faradima (F)
• (I_{rms}) je srednja kvadratna vrijednost (RMS) valovitosti struje u amperima (A)
• (f) je frekvencija valovitosti struje u hercima (Hz)
• (\Delta V) je maksimalno dopušteno valovitost napona u voltima (V)

Recimo da imate aplikaciju u kojoj je RMS valovitost struje 5A, frekvencija 1000Hz, a želite ograničiti valovitost napona na 10V. Uključivanjem ovih vrijednosti u formulu dobivamo:

[C=\frac{5}{2\pi\times1000\times10}\približno 79,6\mu F]

Dakle, u ovom slučaju, trebao bi vam kondenzator s kapacitetom od približno 79,6 mikrofarada.

Drugi važan čimbenik je potreba za pohranjivanjem energije. U nekim primjenama, kondenzator mora pohraniti određenu količinu energije kako bi osigurao rezervni izvor napajanja tijekom kratkih prekida. Energija pohranjena u kondenzatoru dana je formulom:

[E=\frac{1}{2}CV^{2}]

Gdje:

• (E) je energija pohranjena u džulima (J)
• (C) je kapacitet u faradima (F)
• (V) je napon preko kondenzatora u voltima (V)

Recimo da trebate pohraniti 1J energije pri naponu od 600V. Preuređivanjem formule za rješavanje (C), dobivamo:

[C=\frac{2E}{V^{2}}=\frac{2\times1}{600^{2}}\približno 5,56\mu F]

Dakle, za ovaj zahtjev za pohranu energije, trebat će vam kondenzator s kapacitetom od približno 5,56 mikrofarada.

Također je vrijedno napomenuti da ćete u nekim slučajevima možda morati uzeti u obzir temperaturni koeficijent kondenzatora. Kapacitet kondenzatora može se mijenjati s temperaturom, a to može utjecati na performanse vašeg sustava. Provjerite jeste li odabrali kondenzator s niskim temperaturnim koeficijentom ako je vaša aplikacija izložena velikim temperaturnim varijacijama.

Razgovarajmo sada o nekim praktičnim savjetima. Kada birate kondenzator, uvijek je dobra ideja odabrati onaj s malo većim kapacitetom od izračunate vrijednosti. To osigurava sigurnosnu marginu i pomaže u osiguravanju pouzdanog rada. Također provjerite nazivni napon kondenzatora. Trebao bi biti barem jednak ili veći od maksimalnog istosmjernog napona u vašoj aplikaciji.

Ako niste sigurni u izračune ili trebate dodatne smjernice, slobodno nam se obratite. Ovdje smo da vam pomognemo pronaći ono pravoDC-Link DPB kondenzator 600Vza vašu specifičnu primjenu.

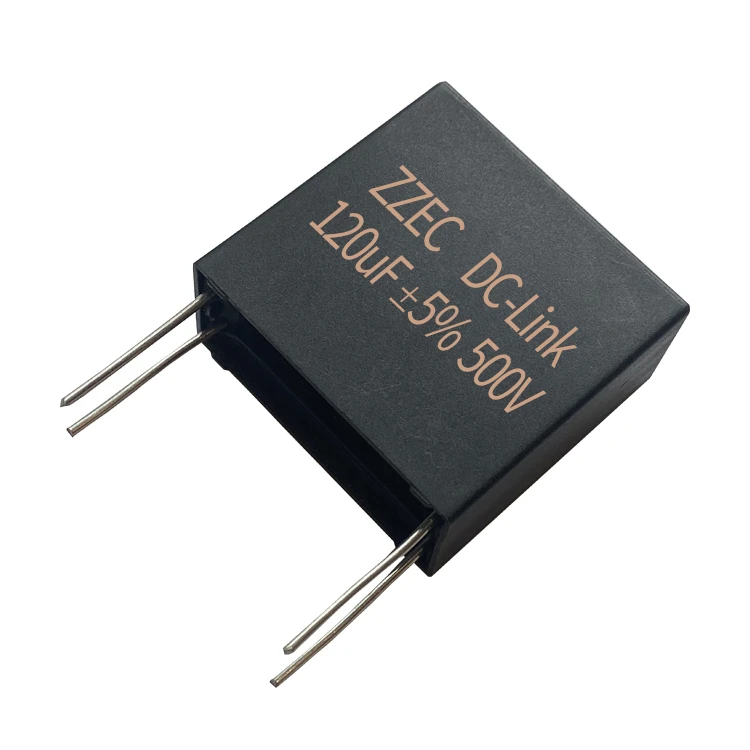

Osim kondenzatora od 600 V, nudimo i druge srodne proizvode poputKondenzator 155j 250viDC-Link DPB kondenzator 500V. Ovi kondenzatori su prikladni za različite zahtjeve napona i mogu se koristiti u raznim primjenama.

Ako ste na tržištu visokokvalitetnih DC-Link DPB kondenzatora, mi smo vaš dobavljač. Naši kondenzatori izrađeni su najnovijom tehnologijom i visokokvalitetnim materijalima, osiguravajući dugotrajnu izvedbu i pouzdanost. Bilo da radite na malom projektu ili velikoj industrijskoj primjeni, imamo pravi kondenzator za vas.

Stoga, ako želite saznati više ili želite naručiti, samo nas kontaktirajte. Nestrpljivi smo započeti razgovor i pomoći vam pronaći savršeno rješenje za vaše potrebe.

Reference:

• Dorf, RC i Svoboda, JA (2018). Uvod u električne krugove. Wiley.
• Pressman, AI i Mok, KK (2010). Dizajn prekidačkog napajanja. McGraw-Hill.
